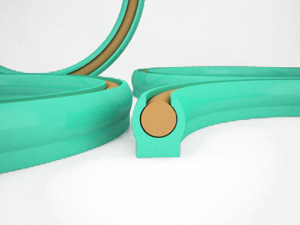

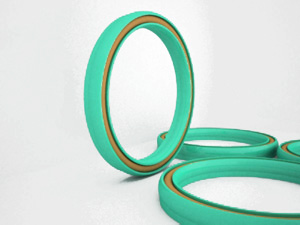

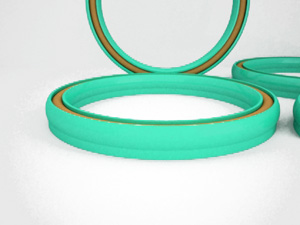

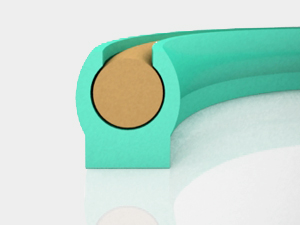

SRFO212是由一个有凸缘的类似U形密封外壳和O形的橡胶材料组成，属于单作用密封元件。摩擦力小、没有爬行、启动力小及耐磨性好。这种密封件利用的是O形的橡胶自身的弹性来提供密封需要的弹力，使用寿命能得到保证。同时实心的O形橡胶能是密封件很干净，能广泛的使用在食品行业和制药业。
CAD图
技 术 参 数
往复密封 3~2200 ≤20 -200~320 ≤15
旋转密封 3~2200 ≤20 -200~320 ≤3
静态密封 3~2200 ≤20 -200~320 0
安装尺寸图：
安装尺寸数据：
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s
往复密封 3~2200 ≤20 -200~320 ≤15
旋转密封 3~2200 ≤20 -200~320 ≤3
静态密封 3~2200 ≤20 -200~320 0

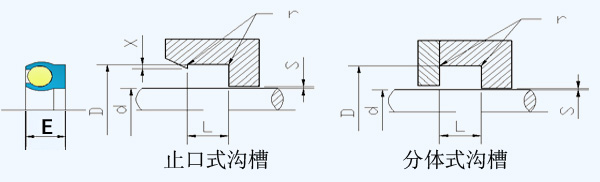

安装尺寸图：
安装尺寸数据：
|
轴径 d（h9） |
沟槽直径 D (H9) |
沟槽宽度 L=E+0.1 |
半径 r |
止口高度 X |
最大径向间隙Smax | |||
| 2Mpa | 10Mpa | 15Mpa | 20Mpa | |||||
| 3.0～9.9 | d+2.6 | 2.3 | 0.15 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 10.0～19.9 | d+3.6 | 2.9 | 0.2 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 20.0～29.9 | d+4.6 | 3.3 | 0.25 | 0.4 | 0.01 | 0.07 | 0.05 | 0.03 |
| 30.0～39.9 | d+5.6 | 4.1 | 0.3 | 0.7 | 0.01 | 0.07 | 0.05 | 0.03 |
| 40.0～49.9 | d+6.6 | 4.9 | 0.35 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 50.0～59.9 | d+7.6 | 5.7 | 0.4 | 0.8 | 0.12 | 0.08 | 0.06 | 0.05 |
| 60.0～69.9 | d+8.6 | 6.5 | 0.45 | 0.8 | 0.15 | 0.09 | 0.08 | 0.06 |
| 70.0～79.9 | d+9.6 | 7.3 | 0.5 | 0.9 | 0.15 | 0.09 | 0.08 | 0.06 |
| 80.0～89.9 | d+10.6 | 8.6 | 0.55 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 90.0～109.9 | d+11.6 | 9.1 | 0.6 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 110.0～129.9 | d+12.6 | 9.7 | 0.65 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 130.0～149.9 | d+13.6 | 10.5 | 0.7 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 150.0～169.9 | d+14.6 | 11.3 | 0.75 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 170.0～189.9 | d+15.6 | 12.1 | 0.8 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 190.0～209.9 | d+16.6 | 12.9 | 0.85 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 210.0～249.9 | d+17.6 | 13.7 | 0.9 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～299.9 | d+18.6 | 14.5 | 0.95 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200 | d+19.6 | 15.3 | 1 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
