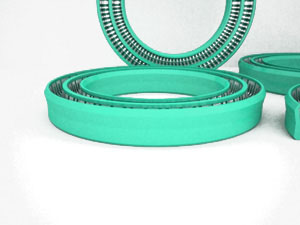

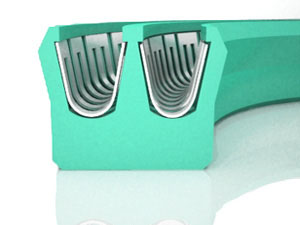

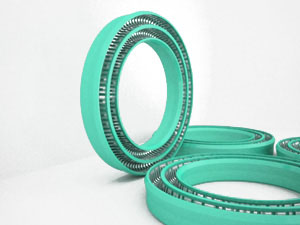

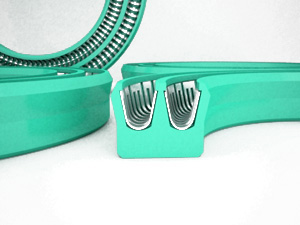

SRFU121是两个并列的U形的外壳以及U形槽内安装的不锈钢弹片组成。它能很好的适用于各种大小的沟槽尺寸。也可将中间的距离拉大配上小直径的轴，这样就形成了整体式的活塞密封，这样可以减少精确加工的金属零部件的数目，而且易于装配，该设计即可以作为活塞密封，也可以作为导向轴承。
CAD图
技 术 参 数
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 3~2200 ≤140 -200~320 ≤15
旋转密封 3~2200 ≤140 -200~320 ≤ 3
订货示例：
安装尺寸图：
安装尺寸数据：
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
>> 弹片介绍 >> 材料介绍 >> 安装介绍
>>返回产品首页
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 3~2200 ≤140 -200~320 ≤15
旋转密封 3~2200 ≤140 -200~320 ≤ 3

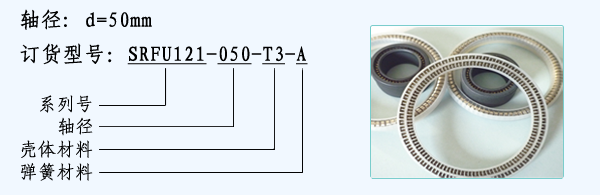

订货示例：

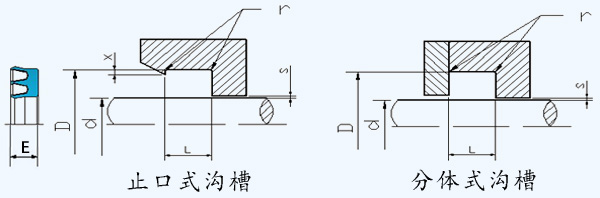

安装尺寸图：
安装尺寸数据：
|
轴径 d（h9） |
沟槽直径 D (H9) |
沟槽宽度 L=E+0.1 |
半径 r |
止口高度 X |
最大径向间隙Smax | |||
| 50Mpa | 100Mpa | 150Mpa | 200Mpa | |||||
| 3.0~9.9 | d+6 | 4.1 | 0.15 | 0.4 | 0.1 | 0.08 | 0.05 | 0.03 |
| 9.9~19.9 | d+8 | 4.9 | 0.2 | 0.4 | 0.1 | 0.08 | 0.05 | 0.03 |
| 20.0～29.9 | d+10 | 5.7 | 0.25 | 0.4 | 0.15 | 0.01 | 0.07 | 0.05 |
| 30.0～39.9 | d+12 | 6.3 | 0.3 | 0.7 | 0.15 | 0.01 | 0.07 | 0.05 |
| 40.0～49.9 | d+14 | 6.9 | 0.35 | 0.7 | 0.2 | 0.12 | 0.08 | 0.06 |
| 50.0～59.9 | d+16 | 7.7 | 0.4 | 0.8 | 0.2 | 0.12 | 0.08 | 0.06 |
| 60.0～69.9 | d+18 | 8.6 | 0.45 | 0.8 | 0.25 | 0.15 | 0.1 | 0.08 |
| 70.0～79.9 | d+20 | 9.5 | 0.5 | 0.9 | 0.25 | 0.15 | 0.1 | 0.08 |
| 80.0～89.9 | d+22 | 10.8 | 0.55 | 0.9 | 0.3 | 0.2 | 0.12 | 0.1 |
| 90.0～109.9 | d+24 | 11.4 | 0.6 | 0.9 | 0.3 | 0.2 | 0.12 | 0.1 |
| 110.0～129.9 | d+26 | 12.2 | 0.65 | 1 | 0.35 | 0.25 | 0.14 | 0.12 |
| 130.0～149.9 | d+28 | 13.1 | 0.7 | 1 | 0.35 | 0.25 | 0.14 | 0.12 |
| 150.0～169.9 | d+30 | 13.8 | 0.75 | 1 | 0.4 | 0.3 | 0.16 | 0.14 |
| 170.0～189.9 | d+32 | 14.5 | 0.8 | 1 | 04 | 0.3 | 0.16 | 0.14 |
| 190.0～209.9 | d+34 | 15.4 | 0.85 | 1 | 0.45 | 0.35 | 0.18 | 0.15 |
| 210.0～249.9 | d+36 | 16.3 | 0.9 | 1 | 0.45 | 0.35 | 0.18 | 0.15 |
| 250.0～299.9 | d+38 | 17.1 | 0.95 | 1 | 0.5 | 0.4 | 0.2 | 0.16 |
| 300.0～2200 | d+40 | 17.9 | 1 | 1 | 0.5 | 0.4 | 0.2 | 0.16 |
