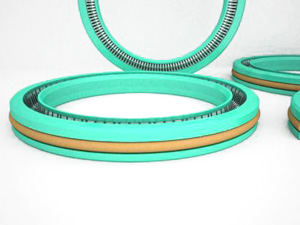

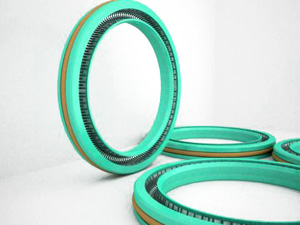

SRFU118是由一个不对称的U形密封外壳、U形的耐腐蚀蓄能弹簧以及O型圈组成，属于单作用密封元件。摩擦力小、没有爬行、启动力小及耐磨性好。使用O型圈能承受高压同时消除了密封件跟轴旋转的可能性。它有又短又结实的动态唇口，来减小摩擦，使密封件甚至在高黏度的介质中都寿命长和具有良好的擦拭能力。

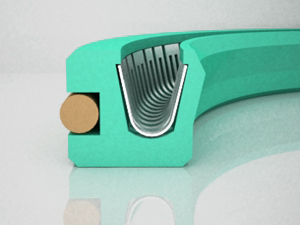

CAD图
技 术 参 数
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 3~2200 ≤80 -200~320 ≤15
旋转密封 3~2200 ≤80 -200~320 ≤ 3

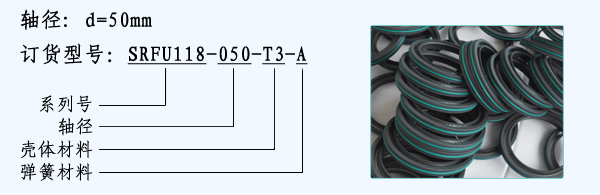

订货示例：

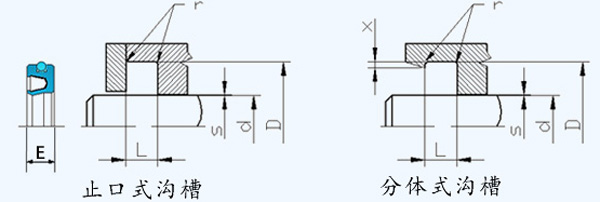

安装尺寸图：
安装尺寸数据：
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 3~2200 ≤80 -200~320 ≤15
旋转密封 3~2200 ≤80 -200~320 ≤ 3
订货示例：
安装尺寸图：
安装尺寸数据：
|
轴径 d(h9) |
沟槽直径 D(H9) |
沟槽宽度 L=E+0.1 |
半径 r |
止口高度 X |
最大径向间隙Smax | |||
| 10Mpa | 30Mpa | 50Mpa | 80Mpa | |||||
| 3.0～9.9 | d+7.0 | 4.1 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | d+8.6 | 4.9 | 0.20 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 20.0～29.9 | d+10.0 | 5.7 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
| 30.0～39.9 | d+11.2 | 6.3 | 0.30 | 0.6 | 0.25 | 0.15 | 0.01 | 0.07 |
| 40.0～49.9 | d+12.2 | 6.9 | 0.35 | 0.7 | 0.28 | 0.18 | 0.12 | 0.08 |
| 50.0～59.9 | d+12.2 | 8.3 | 0.40 | 0.7 | 0.28 | 0.18 | 0.12 | 0.08 |
| 60.0～69.9 | d+14.6 | 8.6 | 0.45 | 0.8 | 0.32 | 0.2 | 0.15 | 0.1 |
| 70.0～79.9 | d+15.6 | 9.5 | 0.50 | 0.8 | 0.32 | 0.2 | 0.15 | 0.1 |
| 80.0～89.9 | d+16.8 | 10.8 | 0.55 | 0.9 | 0.35 | 0.23 | 0.18 | 0.12 |
| 90.0～109.9 | d+17.8 | 11.4 | 0.60 | 0.9 | 0.35 | 0.23 | 0.18 | 0.12 |
| 110.0～129.9 | d+18.8 | 12.2 | 0.65 | 0.9 | 0.38 | 0.25 | 0.2 | 0.14 |
| 130.0～149.9 | d+20 | 13.1 | 0.70 | 1 | 0.38 | 0.25 | 0.2 | 0.14 |
| 150.0～169.9 | d+21 | 13.8 | 0.75 | 1 | 0.4 | 0.27 | 0.23 | 0.16 |
| 170.0～189.9 | d+22.4 | 14.5 | 0.80 | 1 | 0.4 | 0.27 | 0.23 | 0.16 |
| 190.0～209.9 | d+23.8 | 15.4 | 0.85 | 1 | 0.42 | 0.3 | 0.25 | 0.18 |
| 210.0～249.9 | d+24.8 | 16.3 | 0.90 | 1 | 0.42 | 0.3 | 0.25 | 0.18 |
| 250.0～299.9 | d+25.8 | 17.1 | 0.95 | 1 | 0.45 | 0.2 | 0.3 | 0.2 |
| 300.0～2200.0 | d+27.0 | 17.9 | 1.00 | 1 | 0.45 | 0.2 | 0.3 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
