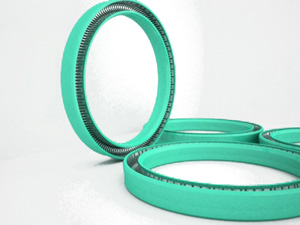

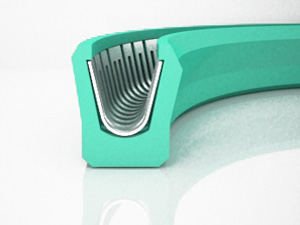

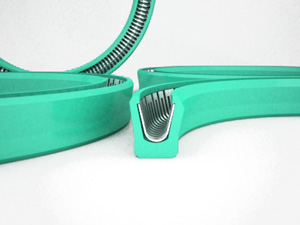

SRFU101型轴用泛塞封是由U型金属悬臂弹簧与填充聚四氟乙烯或其它高功能塑料密封套组成的单向密封，主要用于慢速、中速的往复或慢速旋转运动场合。包括液压缸、气缸、活塞加压缸等密封场合。
SRFU101型轴用泛塞封从真空到正常大气压到20MPa压力，都能保证非常可靠的密封要求。对于低粘度介质，热熔胶粘物介质密封效果更佳。SRFU101型轴用泛塞封在旋转密封时一定要考虑其密封线速度。
SRFU101型轴用泛塞封从真空到正常大气压到20MPa压力，都能保证非常可靠的密封要求。对于低粘度介质，热熔胶粘物介质密封效果更佳。SRFU101型轴用泛塞封在旋转密封时一定要考虑其密封线速度。
CAD图
技 术 参 数
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 3~2200 ≤20 -200~260 ≤15
旋转密封 3~2200 ≤20 -200~260 ≤ 3

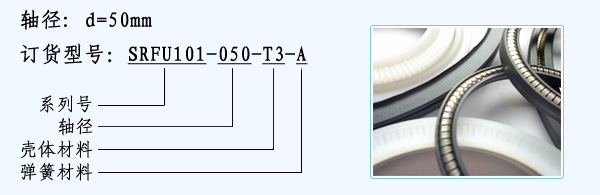

订货示例：

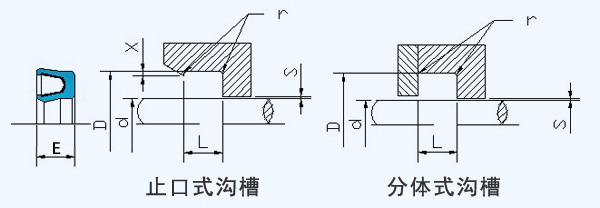

安装尺寸图：
安装尺寸数据：
|
轴径 d（h9） |
沟槽直径 D (H9) |
沟槽宽度 L=E+0.1 |
半径 r |
止口高度 X |
最大径向间隙Smax | |||
| 2Mpa | 10Mpa | 15Mpa | 20Mpa | |||||
| 3.0～9.9 | d+2.8 | 2.5 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | d+3.8 | 2.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 20.0～29.9 | d+4.8 | 3.3 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
| 30.0～39.9 | d+5.8 | 4.1 | 0.3 | 0.7 | 0.25 | 0.15 | 0.01 | 0.07 |
| 40.0～49.9 | d+6.8 | 4.9 | 0.35 | 0.7 | 0.3 | 0.2 | 0.12 | 0.08 |
| 50.0～59.9 | d+7.8 | 5.7 | 0.4 | 0.8 | 0.3 | 0.2 | 0.12 | 0.08 |
| 60.0～69.9 | d+8.8 | 6.5 | 0.45 | 0.8 | 0.4 | 0.25 | 0.15 | 0.1 |
| 70.0～79.9 | d+9.8 | 7.3 | 0.5 | 0.9 | 0.4 | 0.25 | 0.15 | 0.1 |
| 80.0～89.9 | d+10.8 | 8.6 | 0.55 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 90.0～109.9 | d+11.8 | 9.1 | 0.6 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 110.0～129.9 | d+12.8 | 9.7 | 0.65 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 130.0～149.9 | d+13.8 | 10.5 | 0.7 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 150.0～169.9 | d+14.8 | 11.3 | 0.75 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 170.0～189.9 | d+15.8 | 12.1 | 0.8 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 190.0～209.9 | d+16.8 | 12.9 | 0.85 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 210.0～249.9 | d+17.8 | 13.7 | 0.9 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 250.0～299.9 | d+18.8 | 14.5 | 0.95 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
| 300.0～2200 | d+19.8 | 15.3 | 1 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
