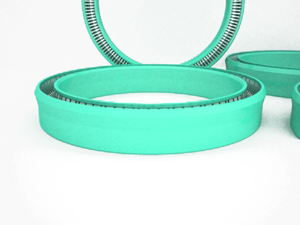

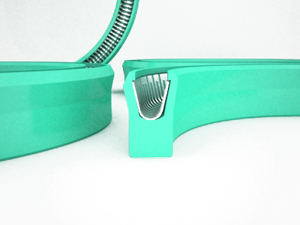

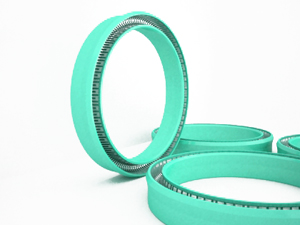

SRFU105型泛塞封是一种单作用的密封件，可用做动密封，也可用于静密封，但是动密封作用更佳。它是由一个U形密封外壳和U形的耐腐蚀蓄能弹簧组成。它的安装根部加长更能承受高压的环境。它的外形轮廓是不对称的，它的外唇口与孔壁接触摩擦，属于动态唇口，同时带有优化的前角，提供了良好的泄漏控制，降低摩擦，延长使用寿命。
CAD图
技 术 参 数
密封形式 Ø孔径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
往复密封 6~2200 ≤70 -200~320 ≤15
旋转密封 6~2200 ≤70 -200~320 ≤ 3

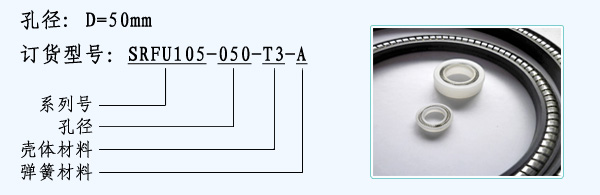

订货示例：

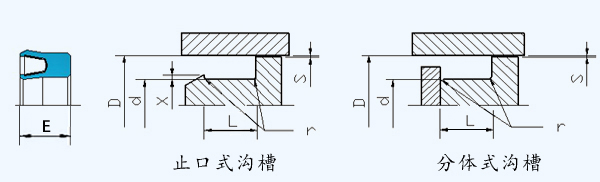

安装尺寸图:
安装尺寸数据：
|
孔径 D（H9） |
沟槽直径 d (h9) |
沟槽宽度 L=E+0.1 |
半径 r |
止口高度 X |
最大径向间隙Smax | |||
| 20Mpa | 40Mpa | 55Mpa | 70Mpa | |||||
| 6～14.9 | D-2.8 | 4.3 | 0.15 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 15～24.9 | D-3.8 | 4.9 | 0.2 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 25～34.9 | D-4.8 | 5.7 | 0.25 | 0.4 | 0.01 | 0.07 | 0.05 | 0.03 |
| 35～44.9 | D-5.8 | 6.3 | 0.3 | 0.7 | 0.01 | 0.07 | 0.05 | 0.03 |
| 45～54.9 | D-6.8 | 6.9 | 0.35 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 55～64.9 | D-7.8 | 7.7 | 0.4 | 0.8 | 0.12 | 0.08 | 0.06 | 0.05 |
| 65～74.9 | D-8.8 | 8.6 | 0.45 | 0.8 | 0.15 | 0.09 | 0.08 | 0.06 |
| 75～84.9 | D-9.8 | 9.5 | 0.5 | 0.9 | 0.15 | 0.09 | 0.08 | 0.06 |
| 85～94.9 | D-10.8 | 10.8 | 0.55 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 95～119.9 | D-11.8 | 11.4 | 0.6 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 120～144.9 | D-12.8 | 12.2 | 0.65 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 145～169.9 | D-13.8 | 13.1 | 0.7 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 170～194.9 | D-14.8 | 13.8 | 0.75 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 195～219.9 | D-15.8 | 14.5 | 0.8 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 220～244.9 | D-16.8 | 15.4 | 0.85 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250～274.9 | D-17.8 | 16.3 | 0.9 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 275～299.9 | D-18.8 | 17.1 | 0.95 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300～2200 | D-19.8 | 17.9 | 1 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
